微信掃碼獲取報價1.設備特點
氣流霧化噴霧，夾角小，不會撞壁；
干燥實現1-8微米小粒徑粉末；
顆粒粒徑正態正態較陡，顆粒比較均勻
粒徑大小可調
物料適用范圍更廣
整個霧化機構，無任何塑料墊片，無任何電機，使用壽命更長，易維護
可升級為精鋼石鍍膜霧化機構，可使用各種金屬材料
霧化機構拆裝和清洗方便，易維護
2． 設備優勢
霧化系統采用創新的氣流霧化結構該氣流霧化結構采用雙孔異偏機構，實現二段霧化方式，霧滴均勻度良好，粉料粒徑大小可根據QFN-CX-NZY8-075VER2018-1A型霧化系統的二維曲線圖，調整相應參數實現大小粒徑可調。
霧化系統噴嘴采用金剛石鍍膜，比普通的SUS304材質更加耐磨。使用壽命是SUS304高10倍以上。
可升級為低溫噴霧干燥機（配喬楓的低溫干燥系統QFN-CX-5-MD10），在實現*低35攝氏度對物料噴霧干燥。對于新材料的研發具有重要意義。即可實現35-280攝氏度大區間范圍對物料進行噴霧干燥?？蓪崿F高低溫一體噴霧干燥機。區別于一般180-280攝氏度的高溫噴霧干燥機。

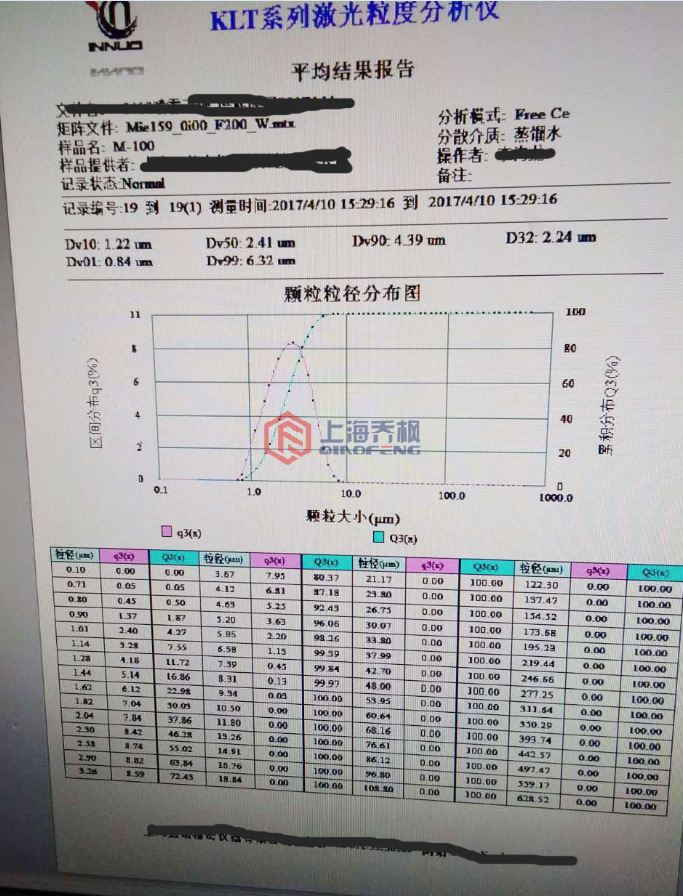

粒度檢測（資料來源于客戶）：

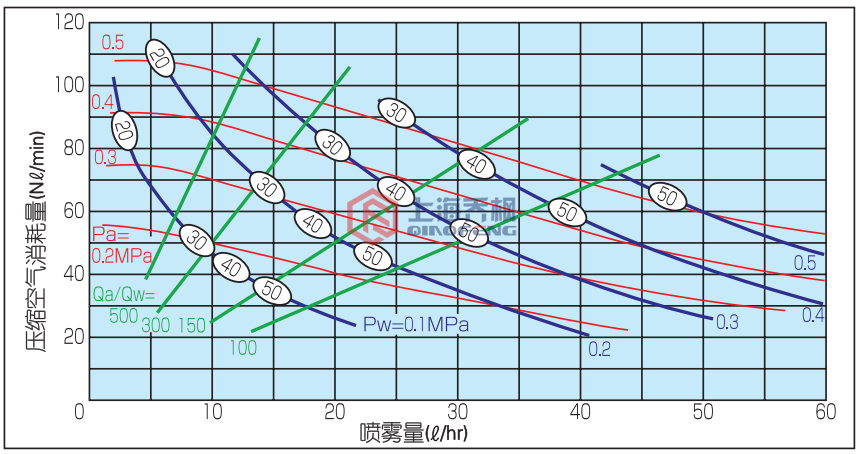

3．QFN-PWCX-NZY8VER2018-075A型霧化系統的二維曲線圖
線圖讀法
1表示一個噴嘴的噴霧量（l/hr）
2紅*的線表示壓縮空氣PA（MPA）,藍*的線表示液體壓力，PW(MPA),綠*的線表示QA/QW汽水比。
3. 內的數字表示以托普勒發測定4．QFN-PWCX-NZY8VER2018-075A型霧化系統的二維曲線圖
線圖讀法
1表示一個噴嘴的噴霧量（l/hr）
2紅*的線表示壓縮空氣PA（MPA）,藍*的線表示液體壓力，PW(MPA),綠*的線表示QA/QW汽水比。
4.
內的數字表示以托普勒發測定的SAUTER平均粒徑（微米）

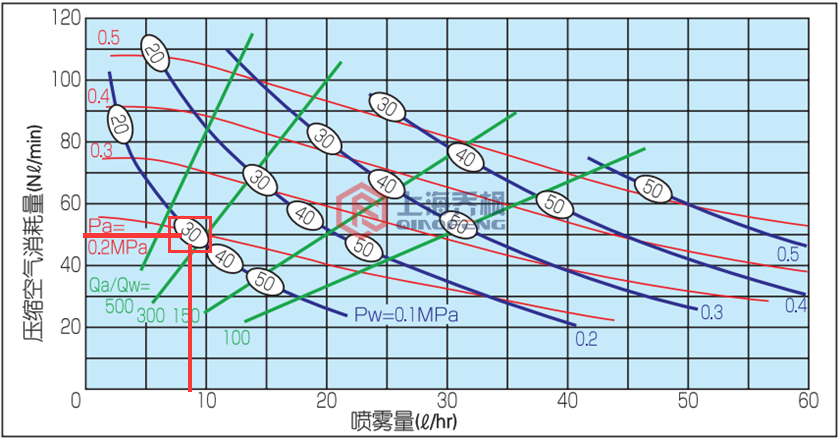

QFN-CX-NZY8VER2018-075A型霧化系統：
舉例說明：如果*終的平均干粉粒徑為3微米左右,已知條件為，進料的溶液含固量為10%，
那么所需的平均濕霧滴尺寸為3/0.1=30微米.進液量約為8L/hr,壓縮空氣需要0.2MPA，交點約為30微米，
如需其他尺寸粒徑的霧滴，先確定處理量，做一條豎向軸，找到大致粒徑大小，然后找到交點，找出壓縮空氣壓力。
注：根據物料的密度，粘性等參數對霧滴影響參數±△3，*終的平均粒徑應在30± △3，[-27,33]

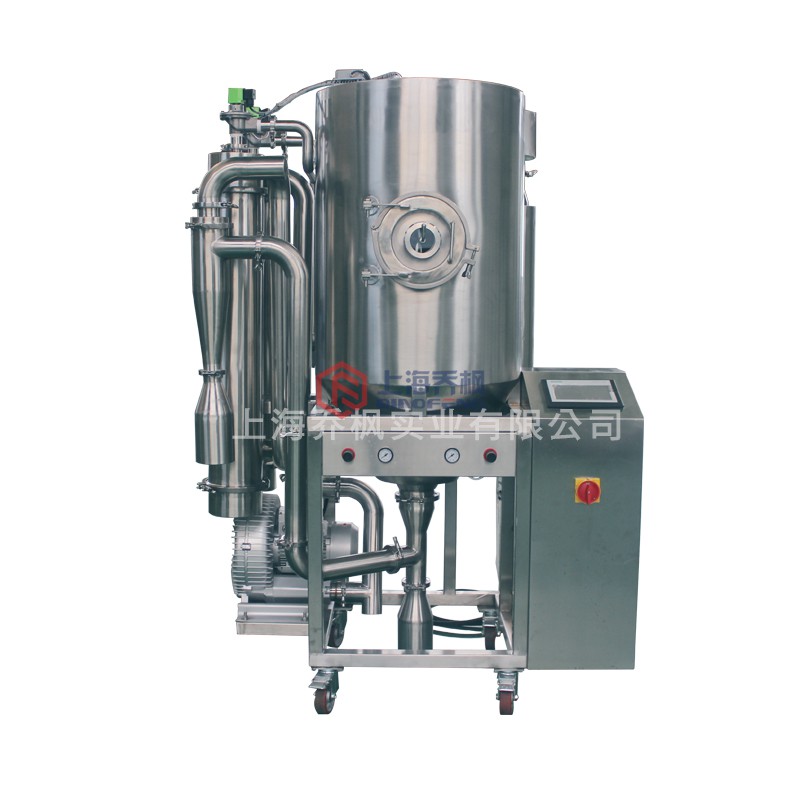

超細粉末噴霧干燥機 | QFN-CX-3 | QFN-CX-5 | QFN-CX-10 |
水分蒸發量 | 3Kg/h | 5Kg/h | 10Kg/h |
*小進料量 | 80ml | 80ml | 120ml |
干燥室直徑(mm) | ￠600 | ￠800 | ￠1200 |
干燥塔高度（mm） | ￠800 | ￠800 | ￠1500 |
霧化結構 | 單孔異偏霧化結構（QFN-CX-NZY8VER2018-1A） | ||
電控系統 | 喬楓超細粉末霧化系統專用（QFN-CX-ES-VER2018-1A） | ||
*高進風溫度(攝氏度) | 260 | ||
電控主要配件標準（包括PLC,模擬量模塊，觸摸屏）（可選） | ?維控控制模塊（標準） □臺達控制模塊 □德國西門子控制模塊 | ||
電控輔助配件選型標準（包括接觸器等）（可選） | ?正泰(標準) □德力西 □施耐德 □其他______________ | ||
與物料接觸部分（可選） | ?SUS304(標準) □SUS316 □其他_______________ | ||
尾氣再利用，節能30%以上（可選） | ?不裝配（標準） □裝配 | ||
霧化噴嘴（是否采用金剛石鍍膜） | ?SUS304（標準）□SUS316（標準）□ 碳化硅（標準） □金剛石 | ||
設備保修 | ?1年（標準，以上需收取一定的維修費用） □2年 □3年 | ||
加熱器容量 | 6Kw | 15Kw | 25Kw |
送風機[功率（kw）,風量（m3 /min）] | 無 | 無 | [0.25,9.5] |
引風機[功率（kw）,風量（m3 /h）] | [1.5，250] | [2.2，300] | [2.2，300] |
壓縮機[功率（kw）,風量（L /min）] | [0.58，108] | [1.5，250] | [1.5，250] |
電力（裝機容量） | 8Kw | 30Kw | 40Kw |
保溫材料 | 50mm玻璃纖維保溫棉 | 50mm玻璃纖維保溫棉 | 50mm玻璃纖維保溫棉 |
□脈沖布袋除塵器（可選） | 聚四氟覆膜材料 | ||
4只 | 4只 | 9只 | |
外形尺寸（mm）(L×W×H) | 1600×1400×1800 | 2200×1600×2200 | 2600×1200×2500 |
安裝重量（參考） | 200Kg | 450Kg | 1000Kg |
| 動力電源 | 380V/-3￠ （可根據不同國家標準定制相關電壓） | ||
注1: 水分蒸發量以進風溫度250℃,
2: 如需更大蒸發量的設備,請在線詢價或致電本公司
